汽輪發電機組找中心方法

汽輪發電機組找中心方法

汽輪發電機組軸系找中心的目的將汽輪發電機各轉子的中心線調整，使之成為一條連續的曲線，以保證各轉子通過聯軸器成為一根連續的軸，以避免因轉子同心度不良，而在轉動時，對軸承產生周期性交變作用力引起的振力。

汽輪發電機組軸系找中心的步驟

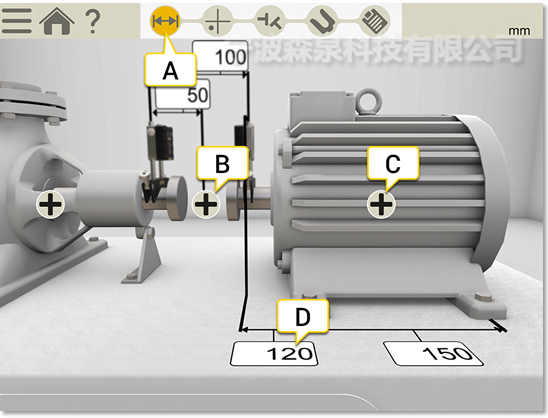

1.輸入尺寸

2.測量方法（多種方法可用）

任意三點法；連續掃描法；多點測量法

3.查看結果 分析

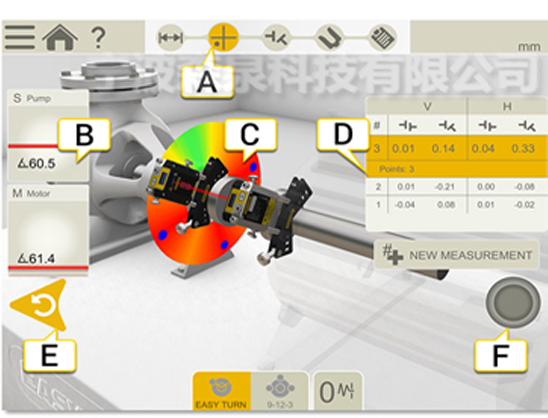

水平軸對中工作流程：測量結果

A ．垂直方向：偏差和角度值

 B .水平方向：偏差和角度值

C .對中結果評判（容差顯示）

D:垂直方向：墊平值

E .水平方向：調整值

F .顯示"測量結果列表"或調整畫面顯示"調整前"或"調整后"的測量結果

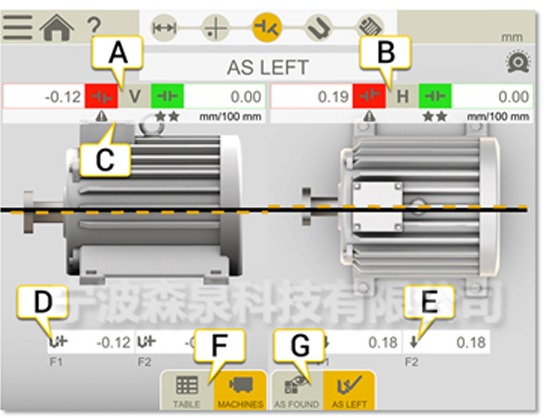

4.實時調整

A .垂直方向：偏差和角度值

B .水平方向：偏差和角度值

C .對中結果評判（容差顯示）

D ．添加或移除墊片值．

E ．箭頭指示水平方向的調整方向數值表示調整值

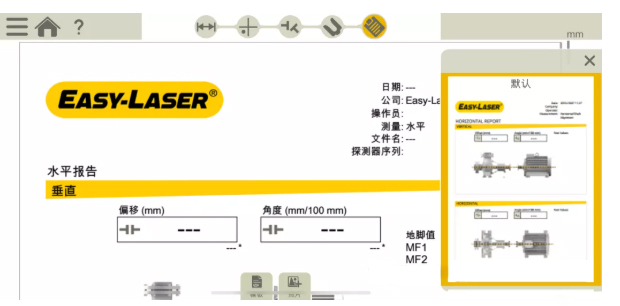

5.查看報告
